防爆配电箱安装与布线的常见工艺流程

发布:2024-09-12 11:13:43  阅读:(89)

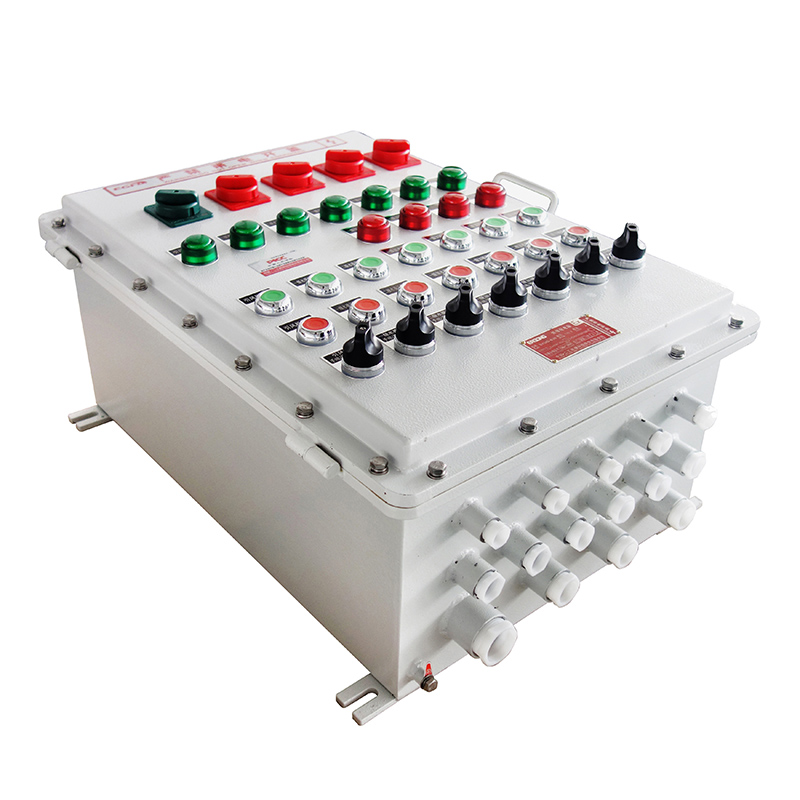

防爆配电箱属于配电系统中的终端配电设备,在危险环境行业中起着控制和保护用电的作用。


高低压防爆配电箱安装:

高低压防爆配电箱安装与固定:

  ①配电箱运到施工现场后,组织进行开箱检查,检查学生有无发生变形、掉漆现象,仪表系统部件之间是否具有齐全,备品备件、说明书等有无缺损,并做好开箱记录;

  ②根据施工图的布置,将开关箱放置在基础型钢上。在一行箱子就位后,先将箱子两端对齐,再将箱子底部的小线拉伸到顶部三分之二高度,并根据箱子表面逐一对齐箱子。

  ③定位后,箱体根据箱体固定螺孔的大小进行固定。箱体与箱体、箱体与侧挡板均用镀锌螺丝连接。高低压开关柜箱体采用预留角钢焊接,电缆夹层外露部分用图案钢板覆盖,箱体前后绝缘覆盖1200mm和10mm;

  ④开关盒相邻两盒顶部水平度偏差不大于2mm,所有顶盒水平度偏差不大于5mm,相邻两盒边缘粗糙度不大于1mm,所有盒表面粗糙度不大于5mm,盒间接缝不大于2mm;

配电箱安装好后,安装配电箱上方的桥架。配电箱进出电缆的开口位置由供货商根据尺寸预留。电缆敷设完毕后应关闭。

A:桥架和箱接地母线采用专用接地线可靠接地。

B:高低压防爆配电箱二次回路接线:

C:高低压防爆配电箱交接试验:

D:高低压防爆配电箱以及其它技术要求
