防爆正压柜的工作原理

防爆正压柜的工作原理

压柜在自动控制系统的控制下，通入保护气体，正压腔内压力高于正压腔外的压力，形成微正压的安全小环境，从而阻止了可燃性危险气体进入正压腔内，保证内装普通仪表和电器元件的安全运行。

自动控制系统与布气系统主要完成换气、补气、超高压自动报警和排气、欠压报警、低压联锁断电等系列功能。（本配电柜具有低压联锁功能，低于规定的气压值（50Pa）时，自动切断正压腔的用户配电电源）

防爆正压柜的工作原理

本产品适用于石油化工、海上钻井平台、冶金、医药、轻工、纺织、食品、生物工程、航天航空工程以及军事设施等工厂中，具有IIA、IIB、IIC类T1～T6爆炸性气体或蒸气环境；海拔高度不超过2000米；25℃时，相对湿度95％以下；工作环境温度-20℃～+40℃之间。可根据用户要求安装各种普通的检测仪表、分

析仪表、显示仪表、变压器、软启动器、变频器、微电脑触摸屏以及普通电器元件，对用户内装电器元件基本不受限制。

防爆正压柜的工作原理

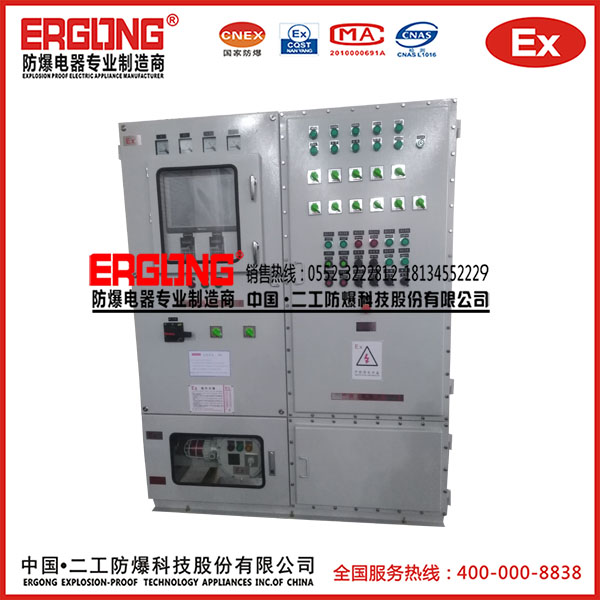

配电柜由柜体、控制系统、布气系统、报警系统、配电系统组成；正压腔内装部分控制系统的防爆元件及用户的配电系统元件。

本配电柜采用Q235钢板或304、316、201不锈钢焊接而成，对其各接合面都经过了特殊的密封处理。

本配电柜进气方式为通风型，即不间断连续供气，正压腔内装元件的工作热量可随气路带走，具有很好的散热效果。

本产品引用GB3836.1-2000 ,GB3836.5-2004以及相关标准设计、制造、检验。

防爆正压柜的工作原理

1、 体的安装位置：户内或户外有棚顶，无明显震动平坦的地方。

2、 本产品安装方式为落地式和壁挂式，本柜设置了专用于固定的安装孔，具体参数详见技术附件或产品实物。

3、 布线方式为电缆或防爆软管布线，用户电缆结构可参考相关国家标准和行业标准，并结合本柜的结构要求进行设计、施工。

4、 搬运时注意，本产品严禁大幅度倾斜，倾斜度不大于20⁰。

5、 本产品在运输、安装定位时，严禁采用撬、锤等方式进行搬动。否则，可能影响产品的密封性能，导致本产品无法正常运行。

6、 本产品设置了进气口和排气口，供用户接管。用户须按“气路管道布置图”布置进气管道，排气口经过防火阀后在现场排放或引至安全区域排放，用户须提供进气气源（保护气体），气源压力一般控制在0.2-1.8MPa，进气气源为净化空气（如：仪表风）或氮气，（注意：在密闭的操作室里，要谨慎使用氮气作为保护气体，若必须使用氮气作保护气体，请注意现场通风，以确保人身安全）。

7、 由于内装工控电器、触摸屏等精密电器，气源进口处需加装干燥过滤器，以确保气源为干燥清洁的空气，否则会影响电器的使用寿命。

8、 进气气源严禁通入爆炸性混合气体！！
