防爆正压柜技术资料大全

一、工作原理

防爆正压柜的核心在于其正压保护系统。该系统通过持续向柜内通入清洁的压缩空气或氮气等保护气体，使柜内气压高于外部环境，形成正压环境。这种正压状态有效阻止了外部爆炸性混合物进入柜内，从而保障了电气设备和控制系统的安全运行。

正压保护系统由气源、过滤装置、压力监测与控制装置、报警系统及排气阀等关键部件组成。工作时，气源通过过滤装置进入柜体，压力监测与控制装置实时监控柜内压力，一旦压力低于设定值，将自动启动补气流程，并触发报警系统，确保正压状态的稳定维持。

二、结构特点

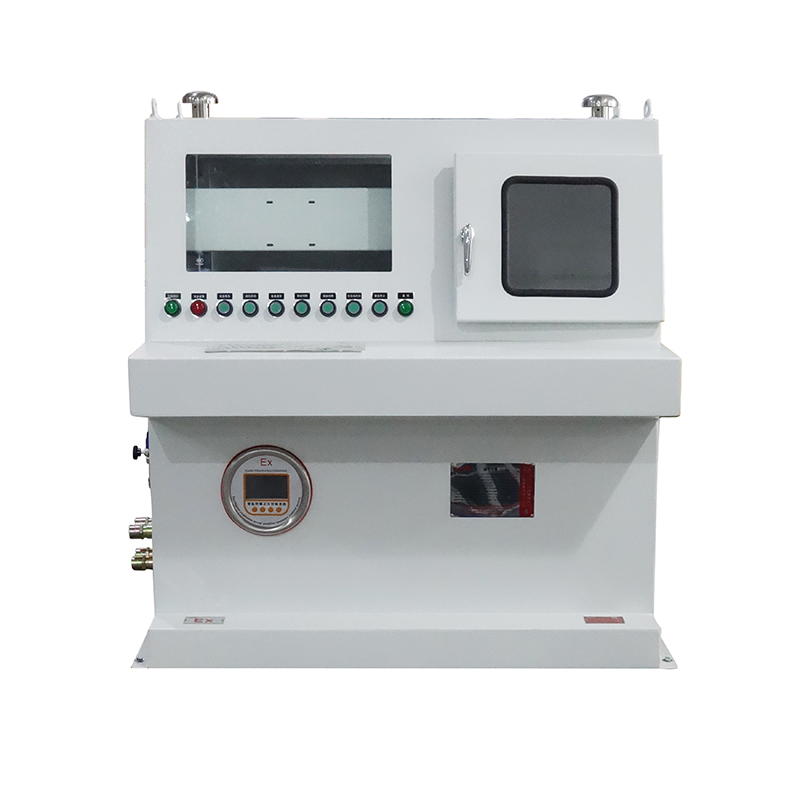

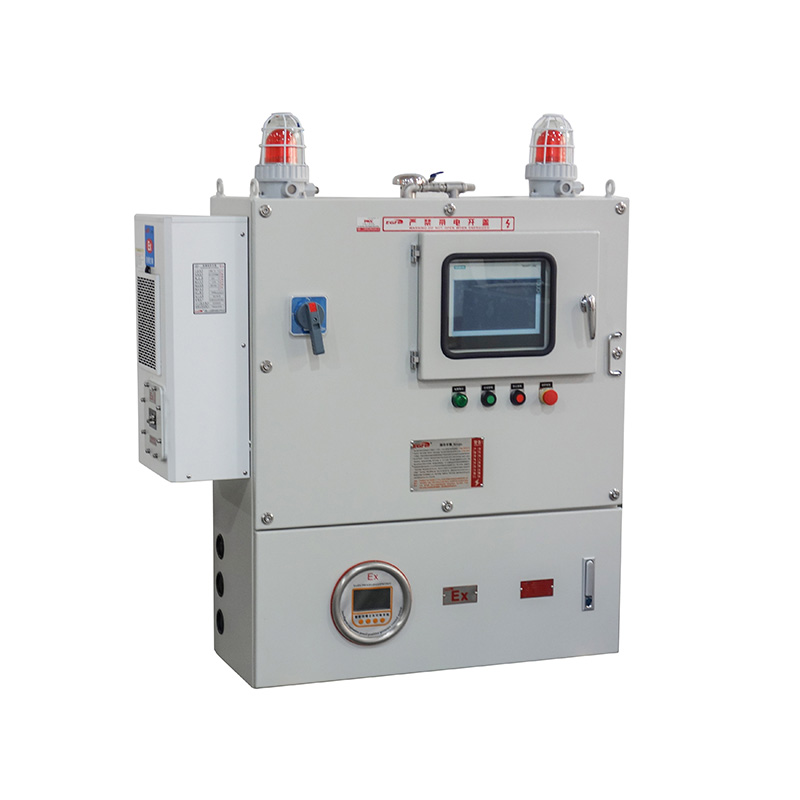

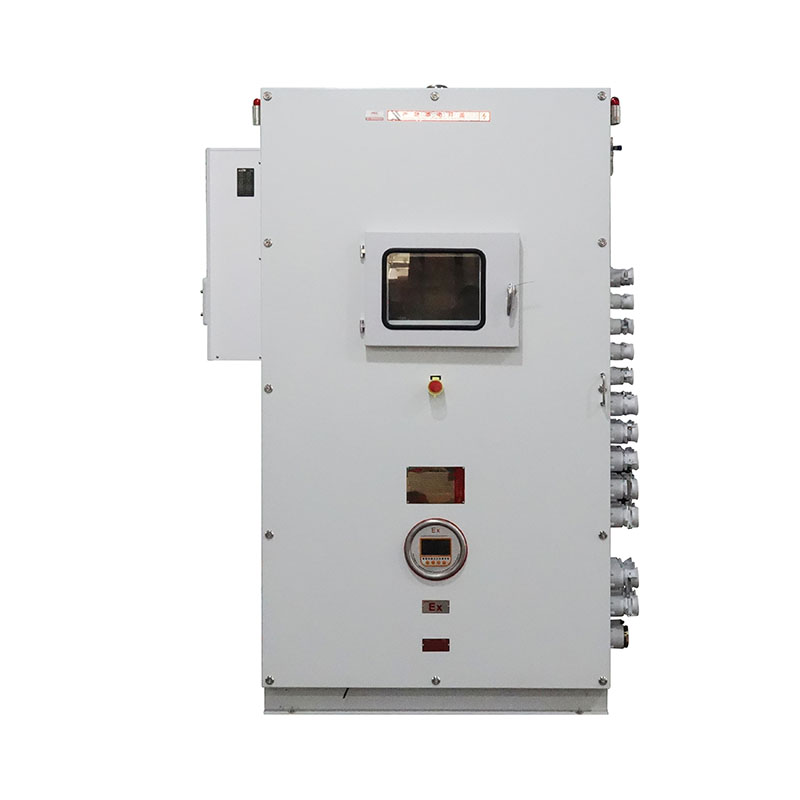

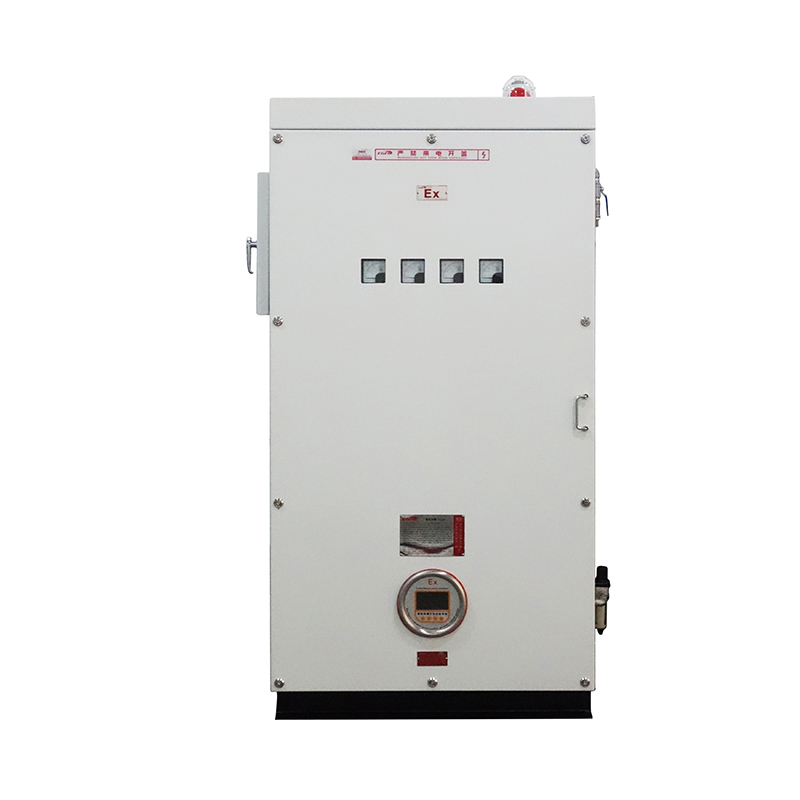

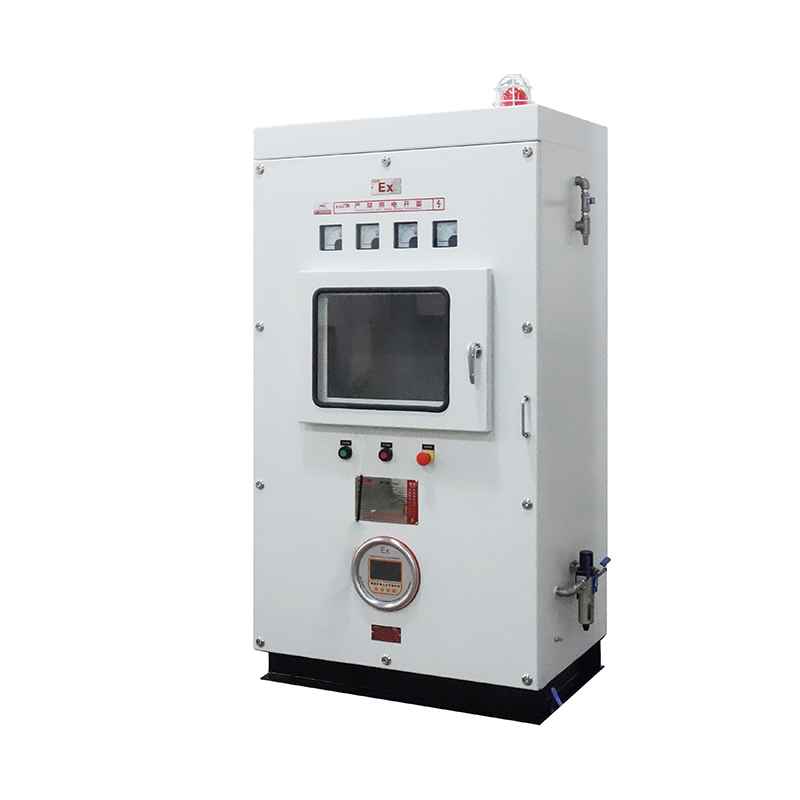

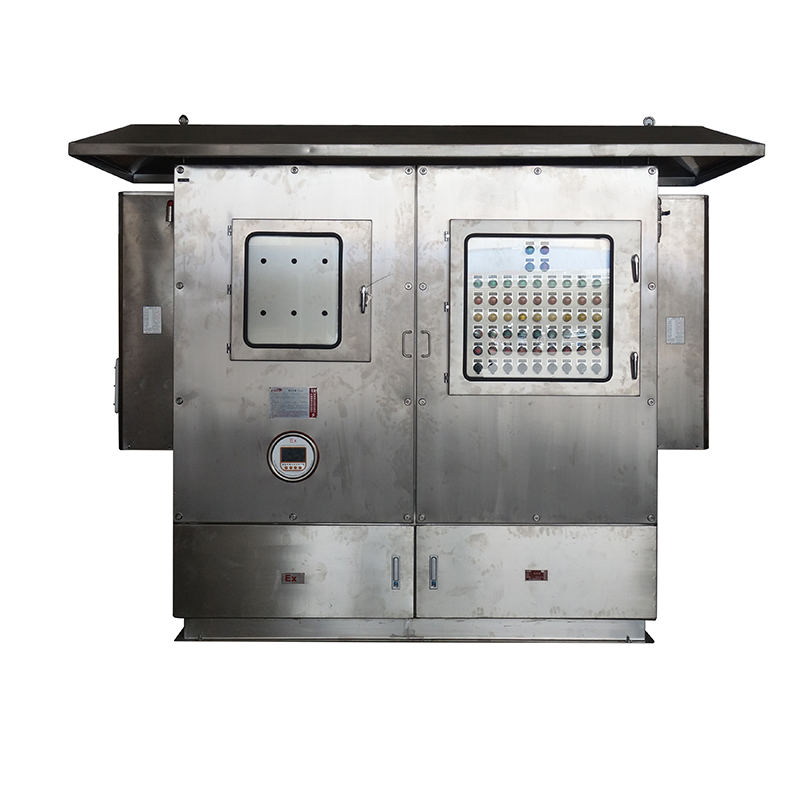

防爆正压柜的结构设计充分考虑了安全性和可靠性。柜体通常采用优质钢板或不锈钢焊接而成，表面经过高速抛丸后粉末静电喷塑处理，外形美观且耐腐蚀。柜体内部布局合理，可根据用户需求定制成箱式、琴台式或柜式结构，满足不同场合的安装需求。

正压通风系统是防爆正压柜的重要组成部分，包括风机、管道、阀门等组件。这些组件协同工作，将洁净的空气均匀地送入正压腔，使正压腔内的气压持续高于外部环境。同时，柜体的门及其他连接部位都采用了严密的气密密封设计，防止了正压腔内易燃易爆气体或粉尘的泄漏。

三、适用范围

防爆正压柜的适用范围广泛，可应用于石油、化工、医药、纺织、印染、军工设施等多个行业和领域。特别是在存在强烈爆炸性气体的区域（如1区和2区危险场所）和IIA、IIB、IIC类爆炸性气体环境中，防爆正压柜能够提供可靠的安全保障。

此外，防爆正压柜还可作为三相四线制（380V/220V）交流低压电器配电系统供电或对检测仪表、分析仪表、监视器、微电脑触摸屏、大功率变频器等元件的监测和控制。这些设备在防爆正压柜的保护下，能够在危险环境中安全、稳定地运行。

四、功能特性

1.安全性高：防爆正压柜能够有效地防止外部有毒有害气体的侵入，保证设备的安全运行。

2.可靠性高：采用先进的控制系统，能够实时监测控制柜内部压力，确保设备的正常运行。

3.环保性能好：采用高效的风机装置，有效降低控制柜内部的温度，减少能耗，降低噪音，提高设备的环保性能。

4.智能化控制：现代防爆正压柜还配备了智能控制系统，如可编程逻辑控制器（PLC），能够精确控制正压通风系统、气源系统、报警系统等，提高设备的自动化水平。

五、使用与维护

为了确保防爆正压柜的正常运行和延长使用寿命，用户在使用过程中需要注意以下事项：

1.选址安装：应安装在通风良好、远离火源和易燃物品的地方，并确保周围无障碍物，便于日常维护和检查。

2.基础安装：柜体应安装在坚固的基础上，确保水平放置且稳定可靠。

3.接线规范：按照防爆正压柜的接线图进行接线，确保所有电气元件的接线正确、紧固。

4.定期检查：定期对防爆正压柜进行检查，包括柜体外观、电气元件、通风系统等，发现异常情况及时处理并记录。

5.保持通风：确保防爆正压柜始终保持通风状态，避免柜内温度过高或气体浓度升高。

6.避免过载：使用过程中应避免防爆正压柜过载运行，以免对电气元件造成损坏或引发安全事故。

7.清洁保养：定期对防爆正压柜进行清洁保养，去除灰尘和污垢，确保电气元件的正常散热和通风效果。
