二工防爆对射报警器的接线安装方法

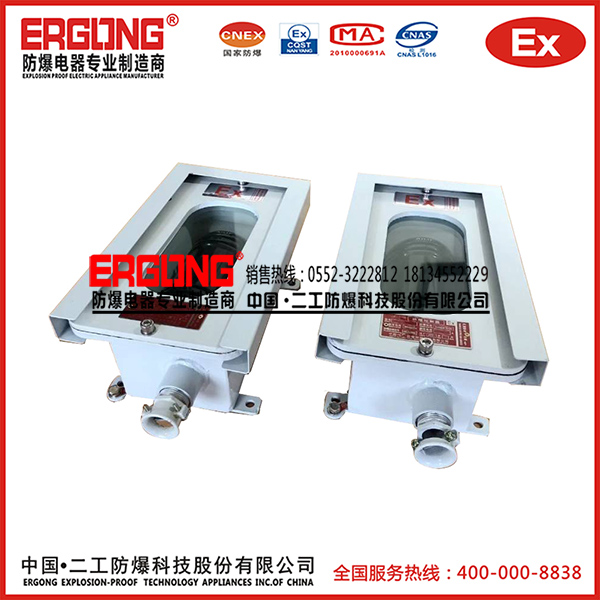

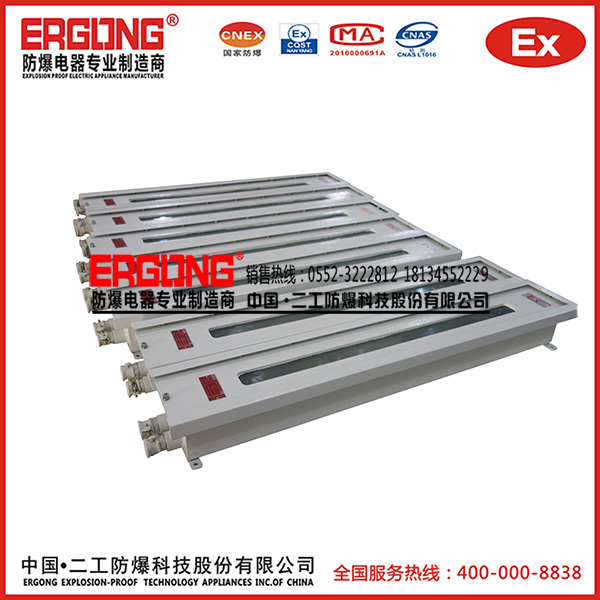

   二工防爆对射报警器的接线安装方法：二工防爆护罩是由钢板或者不锈钢焊接而成，表面静电喷塑，盖子加装透明防爆玻璃不影响发射和接收正常使用，户外防雨加装防雨罩美观大方，防护等级IP65.防爆等级可定制。

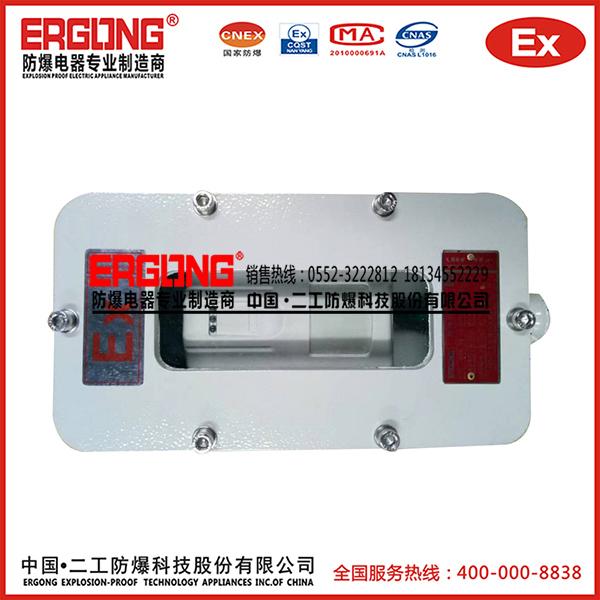

对射安装防爆对射护罩具体方法如下：

   1.先将所有螺丝用内六角把盖子打开

   2.将所用对射分清发射和接收

   3.将其中一个发射或者接收根据螺丝眼对齐安装在发布护罩内

   4.装好以后试一下是否晃动，然后把盖子用防爆专用螺丝固定就好

   5.加装U型防雨装置

接线方法如下：

   主机到地址码模块的信号线采用RVVS2*0.5如果双绞线不好买可以采用优质的平行线RVV2*0.5
不用屏蔽，如果有屏蔽层需要做好接地

一对对射有两个，一个发射端，一个接收端
发射端只需要供电12V
接收端一共7个端子，需要电源和信号
具体接线方法如下
电源：1和2（上面有标注正负）
信号接3和4（可以随意接没有分正负）
5.6.7三个端不用接
